Dettagli:
|
| Materiale bagnato della parte Polipropilene: | 4.2KG | Fluoruro del polivinilidene: | 5,3 kg |
|---|---|---|---|
| Entrata liquida: | 1/2» | Sbocco liquido: | 1/2» |
| Materiale del diaframma: | Santoprene EPDM NBR Viton | Gomma massima dell'ascensore di aspirazione: | 6,3 m. asciutta/9,55 m. bagnata |
| Diaframma di Max. Flow Rate Rubber: | 57,0 LFM | ||
| Evidenziare: | Doppia pompa a diaframma pneumatica,doppia pompa a diaframma pneumatica,Pompa a diaframma di plastica resistente chimica |
||

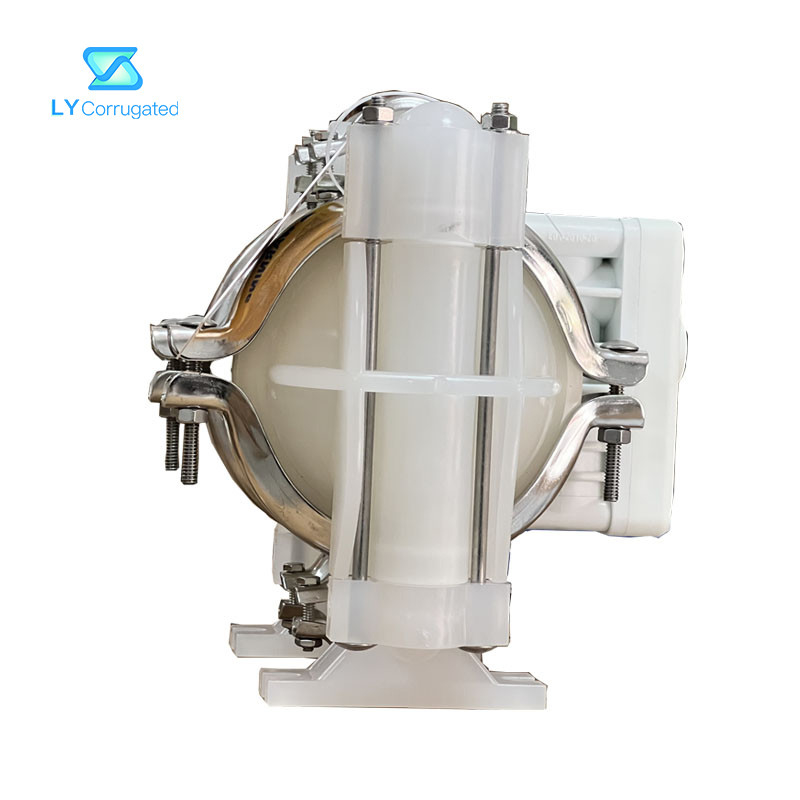

Doppia pompa a diaframma pneumatica pneumatica di plastica resistente chimica GT15
Parametro del prodotto:
| Specificazione di plastica della pompa GT15 |
Materiale bagnato della parte Polipropilene: 4.2KG Fluoruro del polivinilidene: 5.3KG |
| Portata massima |
Diaframma di gomma: 57,0 LFM Diaframma di TP: 57 LFM FTFE: 53,6 LFM |
| Materiale del diaframma | , Santoprene EPDM NBR Viton |
| Ascensore di aspirazione massimo |
Di gomma: 6,3 m. asciutta/9,55 m. bagnata Composto termoplastico TP: 6,3 m. asciutta/9,8 m. bagnata FTFE: 5,5 m. asciutta/9,85 m. bagnata |
| Parametro |
Entrata liquida: 1/2» Sbocco liquido: 1/2» Presa d'aria: 1/4" Pressione di entrata massima: 8,62 ANTIVARI (125 PSI) Solidi massimi di dimensione: 1,6 millimetri (1/16») |
Principio di funzionamento
Questa serie di pompa a diaframma è una pompa volumetrica positiva che usa una combinazione dell'azione ricambiante di un diaframma insieme alle valvole adatte su entrambi i lati del diaframma per pompare il liquido. Ci sono due diaframmi collegati a vicenda tramite un funzionamento dell'asse in una camera separata con due insiemi delle palle della valvola di ammissione e delle palle dello scarico. Il diaframma separa il pompaggio (camera liquida) e l'azione della dotazione d'aria (camera d'aria) individualmente. L'azione ricambiante sarà alimentata dalla funzione della valvola per aria che sta spostando sistematicamente l'aria in qualsiasi lato della camera d'aria.
Quindi, il pompaggio è generato quando l'aria spinge nella camera separata che agisce sul diaframma uno dopo l'altro. Le paia dell'entrata e degli scarichi completeranno il pompaggio con la direzione designata del percorso.
NOTA: La durata della vita del diaframma sarà estesa a causa dell'aria che agisce anche sul diaframma invece di alto sforzo meccanico su area di connessione dell'asse se dipende dall'asse per creare l'azione ricambiante
