Dettagli:
|
| Valutazione di precisione: | IT6 | Tipo delle guarnizioni: | Sigillato |
|---|---|---|---|
| Diametro interno: | 25 ~ 80 millimetri | Diametro esterno: | 90 ~ 300 millimetri |
| Larghezza: | 50 ~ 112mm | Durezza HRC: | 58 ~ 62 |
| Gamma di coppia di torsione: | 276 ~ 1830 N.m | ||
| Evidenziare: | IT6 guidano in folle Parti della stampatrice di Flexo,80mm guidano in folle le parti della stampatrice di Flexo,IT6 guidano in folle una frizione di modo |
||

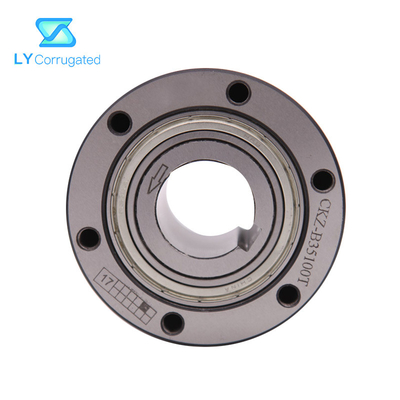

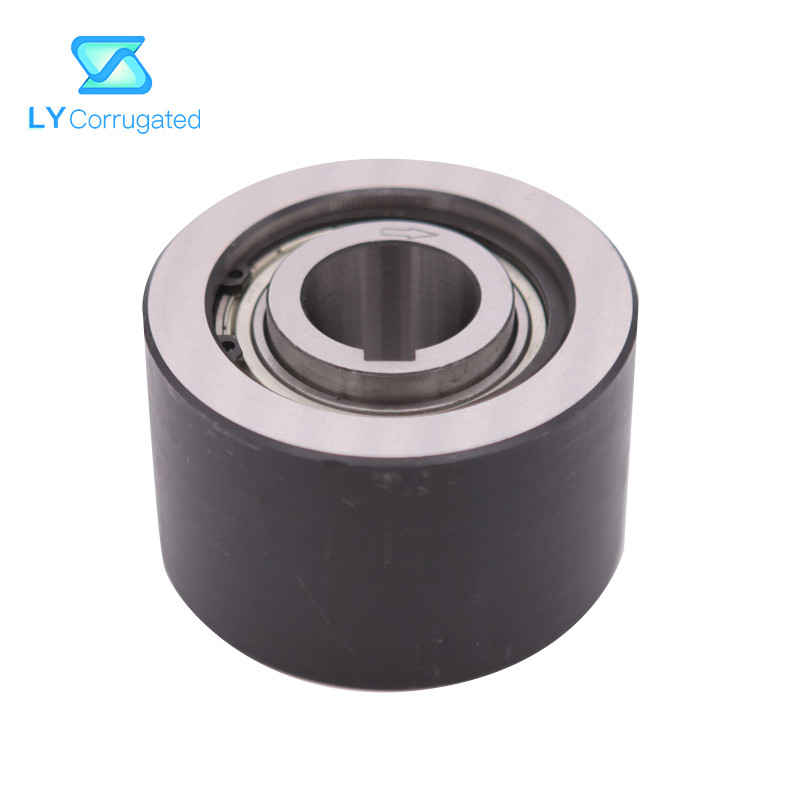

Le parti della stampatrice di Flexo guidano in folle sopportare di modo del rullo uno della frizione della camma
Parametro del prodotto:
| Tipo |
Termine nominale Coppia di torsione [N·m.] |
Invadere Velocità [r/min] |
Dimensione nel contorno |
Peso [chilogrammo] |
|||||||||||
|
Interno Corsa |
Esterno Corsa |
D [h7] |
D1 [h6] |
B | F | nanometro | E | H |
d [h7] |
C | bn×tn | e | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 6,3 | 5,60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 3,8 | 9,69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 2,8 | 17,5 | |
Descrizione:
1, tipo CKZ-B è tipo dello sprag guida in folle, autonomo, sigillato e sopportare di sostegno, facendo uso di due cuscinetti a sfera. L'unità è petrolio o grasso consegnato lubrificato secondo il tipo.
2, la corsa interna sono chiusi a chiave all'asse, la corsa esterna ha una tolleranza positiva h7 per dare un alloggio andato d'accordo stampa a H7 ed è avvitato al legame.
3, questo tipo esteso utilizzato in macchinario di imballaggio, stampa, fabbricazione di carta ecc, per realizzare arresto o invadere negli azionamenti doppi.
